概述:

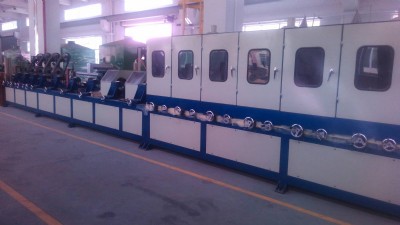

vt-zg12b紙管拋光機是我司自主研發的產品,經過多年的研發生產及交互客戶使用信息反饋提點意見,到現在的已經屬于該行業中的第六代機型,該產品運用于生產各型中高檔無縫紙管的專用打磨拋光設備。
紙管拋光機用途:
1.用于紙管表面去粗打磨
2.紙管表面噴蠟
3.紙管表面壓光
4.紙管表面精細拋光
拋光紙管主要用于煙膜,薄膜,電子布包裝等
紙管拋光機適合紙管材質為:防爆紙/紗管紙/含浸紙,克度:230g
接口要求:寬度1.5-2mm 高度: 0.2-0.3mm 厚壁:最小4mm
一、工作原理:
該機型采用無心磨床原理衍生而來,通過兩輪三點自動傳送的相對運動而使其工件向前輸送,通過式操作方式,減少二次加工中轉環節。
設備進管部進管,目前由人工逐根放入,管子由輸送輪組帶動進入磨光部,連續通過8個打磨頭,打磨介質由8條砂帶組成,砂帶按粗到細排列,達到粗磨,精磨之目的,當然根據管子毛坯的具體情況進行調整,管子進入噴蠟部,光電開關傳感信號后,噴蠟槍瞬時噴出液體蠟,管子進入烘干階段(吹風裝置),壓光部(背光)4個磨頭,可以看出紙管表面由粗糙向光滑過渡,紙管效果更細膩。
二、組成部份:
1.進管部:由機架、輸送輪組及機構、導軌組成
2.磨光部:由機架、輸送輪組、輸送動力機構、導軌及導軌升降系統組成
3.噴蠟部(噴蠟+烘干):由光電開關漫射傳感器、噴槍、蠟罐、管道、氣動系統等組成
4.壓光部(背光部):由機架、升降導軌、背光動力部、輸送輪組等組成
三、技術參數
型號 |
vt-zg12b |
加工范圍 |
適用于紙管直徑76.5~230mm,長度1000mm以上,彎曲度5mm以內 |
電機功率 |
二級、4kw |
砂帶線速(m/s) |
31 |
砂帶尺寸 |
2100*100 |
輸送速度(m/min) |
最高15米/分 |
變頻器 |
380v、3.7kw |
總功率 |
40 |
外形尺寸 |
15000*1650*1850 |
四、產品特點:
1、產量高 0-15米/分 無極變頻調速
10小時最高產量為9000米; 其他公司:8米/分
2、調機時間
換砂帶1次最多1分鐘 其他公司:10-30分
3、工件要求
直線度5mm內 其他公司:2mm內
4、直徑要求范圍
φ76-φ230mm 其他公司:φ76-φ180
5、自動上蠟 光電控制 可約成本 其他公司:無限滴蠟
6、軸承采用國產優質軸承或日本軸承 其他公司:國產普通軸承
7、傳動輪均采用動平衡2.5級加工 其他公司:無動平衡加工
8、干濕工件均可拋光加工 其他公司:只可加工干工件
9、整機采用粘貼進口吸音棉 其他公司:無吸音棉
10、吸塵口多配置 其他公司:吸塵口少
1. 本紙管拋光機具有生產速度快,適應能力強,自動上蠟自然烘干,還可根據客戶需求做選配增加自動上料及自動卸料裝置,靈活多變的操作方式總有一款是適合你的需求與使用的特點。
2. 和市場上同類型產品相對比
a. 以每天10小時計算:市場上同類型產品產量為一天為4000米;該機產量一天按計算為9000米;
b. 耗材損耗成本對比:市場上同類型產品的損耗為0.25-0.3元/米,該機型每米紙管材料損耗為0.15-0.2元/米。按一天的產量計算一天可節約900元的耗材成本。一年一臺設備可以為您節省28萬元的耗材成本。
