手機號
未認(rèn)證執(zhí)照
王博(先生)
普通會員
王博 (先生)
簡介編輯
遇 水 膨 脹 止 水 膠
按膨脹倍率分pj220和pj400
特征編輯
1. 因為是遇濕硬化單液型，施工性優(yōu)良。
2. 遇水膨脹，可以更加確實地發(fā)揮止水效果。
3. 對混凝土、金屬、玻璃等的粘貼性很好。
pj220和pj400的特性復(fù)合國標(biāo)：jg/t312-2011
pj220
pj400
外觀
比重(25℃)
擠出性(5℃)
擠出性(25℃)
坍塌(25℃)
指觸硬化時間
(25℃60％rh)
黑色膏狀
1.32
30秒以內(nèi)
10秒以內(nèi)
3mm>
3小時>
黑色膏狀
1.35
30秒以內(nèi)
10秒以內(nèi)
3mm>
5小時>
pj220
pj400
測定法
固含量
抗拉強度(mpa)
斷裂伸長率(％)
體積膨脹倍率(v01％)
90
0.65
550
235
92
0.55
500
430
gb/t2793
jc/t907-2002
gb/t16777
gb/tl8173.3-2002
水膨脹性編輯
測定條件
●硬化后(7天后)浸泡于水中，測定其體積增加率。
●試驗片尺寸：40x2x40mm
●水溫：20±5℃
膨脹速度因涂敷斷面的形狀而異。
用途編輯
pj400
pj220
混凝土續(xù)澆部(地下部、垂直面)
混凝土續(xù)澆部(地下部、水平、垂直面)
混凝土．塑料2次制品
安 裝水膨脹性止水板時的混凝土不平面調(diào)整材
管片用密封
遇水膨脹止水膠施工教程及止水膠具體施工方法 是專業(yè)生產(chǎn)單組份聚氨酯建筑密封膠，遇水膨脹止水膠的廠家，有專業(yè)技術(shù)人員常年的施工經(jīng)驗如下，在操作時嚴(yán)格按照此技術(shù)來進行遇水膨脹止水膠的施工，以確保施工質(zhì)量，達(dá)到防水止水的目的。

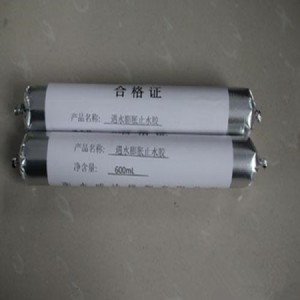

遇水膨脹止水膠遇水后能產(chǎn)生膨脹，起到很好的止水效果；有良好的填充性和粘接性，確保產(chǎn)品填入裂縫和空隙中，因而適用于潮濕、光滑及粗糙的表面；特有的柔性確保它適合不規(guī)則的基面接縫防水；具有好的耐化學(xué)介質(zhì)性能；使用方便。（壹叁九叁二八零叁伍叁貳） 預(yù)處理：事先用鋼絲刷清除敷設(shè)范圍內(nèi)施工縫的沙粒及混凝土渣，然后用抹布擦凈或高壓水沖洗干凈，表面即可以是粗糙的、也可以是平整的；既可以是干的，也可以是潮濕的。遇水膨脹止水膠在施工時應(yīng)避免大雨或與水長期接觸，否則，會導(dǎo)致止水膠提前膨脹，造成與混凝土粘接脫落，失去防滲功能。 擠出斷面，長度的確定：每支遇水膨脹止水膠600ml，常用的擠出斷面和長度如表，水頭壓力大的時候使用大斷面，水頭壓力小的時候使用小斷面。
切口：根據(jù)設(shè)計的擠出斷面，用切斷刀把遇水膨脹止水膠嘴部前端相應(yīng)部位切斷，用鐵絲捅破里面 的薄膜。并左右晃動擴孔，注意切勿多次亂捅，否則會使薄膜碎屑混入基礎(chǔ)的遇水膨脹止水膠里，影響施工質(zhì)量。 擠出：把遇水膨脹止水膠裝到密封槍上，邊扣動扳機邊擠出止水膠施工。施工后應(yīng)檢查混凝土基面和止水膠間無縫隙，擠出的止水膠是連續(xù)均勻地敷設(shè)在基面上。 養(yǎng)護與固化：為保證遇水膨脹止水膠與混凝土有很好的粘結(jié)性，必須保證有充分的養(yǎng)護時間。施工后止水膠到表面硬化為止正常情況下不超過24小時。待表面完全達(dá)到指觸干燥后，才可以進行下次的混凝土澆筑。 浸水后的處理：從遇水膨脹止水膠施工到下次澆筑混凝土如果期限較長，請注意保護止水膠不要浸水。如果遇到浸水引起膨脹而是遇水膨脹止水膠剝離，在澆筑混凝土前必須加以修補。修補方法如下；先用釘子固定剝離的止水膠，出去積水；再除去剝離的遇水膨脹止水膠，重新施工
| 聯(lián)系人 | 需求數(shù)量 | 時間 | 描述 |
|---|---|---|---|
| 暫無產(chǎn)品詢價記錄 | |||
| 采購商 | 成交單價（元） | 數(shù)量 | 成交時間 |
|---|---|---|---|
| 暫無購買記錄 | |||
地區(qū)：汕頭
主營產(chǎn)品：物流公司,貨運站,國內(nèi)陸運地區(qū)：廊坊
主營產(chǎn)品：富卓液壓,施羅德液壓,海普洛液壓地區(qū)：北京
主營產(chǎn)品：低壓聚乙烯,高壓聚乙烯,聚丙烯地區(qū)：深圳
主營產(chǎn)品：幕墻拉索張力測試儀,鋼絞線張力測試儀,鋼絲繩張拉力檢測儀
湘公網(wǎng)安備 43052302000106號
