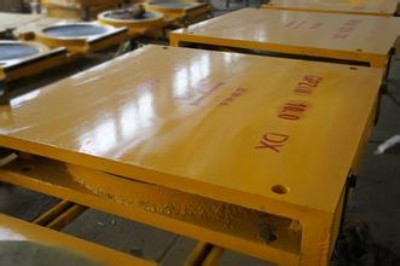

qz 系列球型支座構造特點及功能0z系列球型支座是由上支座板含不銹鋼板、下支座板、球冠襯板、聚四氟乙烯滑板(即平面四氟板、球面四氟板)及防塵結構等組成。本系列產品與普通盆式橡膠支座相比,其轉角更大、轉動靈活、承載力大、容許位移量大等特點,而且能更好地適應支座大轉角的需要。該系列產品被廣泛應用于曲線橋、直橋、斜橋及城市立交橋等橋梁工程中。qz 球型支座產品分類:球型支座具有承受豎向荷載和各向轉動動能,按其水平向位移特性分類為:
a 、雙向活動支座:具有多向位移性能,代號dx ;
b 、單向活動支座:承受單向水平荷載,具有縱向位移性能,代號zx ;
c 、固定支座:承受各向水平荷載,各向均無位移,代號gd 。
qz 球形支座的安 裝1、采用本系列支座時,橋梁梁體及橋墩臺支承部位的混凝土標號不得低于c35 ,特殊情況需征得設計單位同意。
2 、支座與梁體及墩臺采用預埋螺栓連接,必要時可采用與預埋鋼板焊接,但將支座與預埋鋼板焊接時,要防止支座鋼體過熱,以免燒壞硅脂及聚四乙烯板。
3 、支座安 裝高度應符合設計,要保證支座支承平面的水平及平整,支座支承面四角高差不得大于2mm.
4 、安 裝時支座的相對滑動面應用丙酮 、酒精仔細擦凈,不得夾有灰塵和雜質。然后在表面均勻地涂滿295 硅脂。
5 、上、下連接板在梁體安 裝完成后予以拆除,以防約束梁體的正常轉動,然后及時安 裝活動支座的橡膠防塵置。
6 、支座出廠時,應由生產廠家將支座調平,并擰緊連接螺栓以防止支座在安 裝過程中發生轉動和傾覆。支座可根據設計需要預設轉角及位移,但用戶應在訂貨時提出預設轉及位移量的要求,由生產廠家在裝配時,預先調整好。
7 、支座安 裝前方可開箱,并檢查裝箱清單,包括配件清單、原材料檢驗報告復印件、支座產品合格證及支座安 裝養護細叭。施工單位開箱后、不得任意松動連接螺栓,并不得任意拆卸支座。qz 球型支座安 裝注意事項1 、支座開箱并檢查裝箱清單及合格證。
2 、安 裝支座板及地腳螺栓:在下支座析四角鋼楔塊調整支座水平,并使下支座板底面高出橋墩面頂面20-5omm ,找正支座縱、橫向中線位置,使之符合設計要求。用環氧砂漿灌注地腳螺栓孔及支座底面墊層。
3 、環氧砂槳硬化后,拆除支座四角臨時鋼楔塊,并用環氧砂漿填滿抽出楔塊的位置。
4 、在梁體安 裝完畢后,或現澆混凝土梁體形成整體并達到設計強度后,在張拉梁體預應力之前,拆除上、下支座連接板,以防止約束梁體正常轉動。
5 、拆除上、下支座連接板后,檢查支座外觀,并及時安 裝支座外防塵罩。
6 、當支座與梁體及墩臺采用焊接連接時,應先將支座準確定位后,用對稱間斷焊接縫將下支座與橋墩臺上預埋鋼板焊接,焊接時防止溫度過高對聚四氟乙烯板的影響。焊接后做防銹處理。
qz 球形支座的養護1 、支座使用期間每年定期進行一次檢查及養護。
2 、檢查支座地腳螺母有無剪斷,支座橡膠密封圈有無龜裂、老化。
3 、檢查支座相對位移是否均勻,逐個記錄支座位移量。
4 、清除支座附近的雜物及灰塵,并用棉絲仔細擦凈不銹鋼表面的灰塵。
5 、松動地腳螺母一次,清洗上油以免螺母銹死,然后緊固。
6 、校核并定點檢查支座高度變化,以便校核支座內聚四氟乙烯板的磨耗情況,當支座變化高度超過3mm 時,應拆除橡膠密封圈,檢查聚四氟乙烯板的情況。
7 、定期對支座鋼件進行油漆防銹處理(不銹鋼滑動面除外)。
