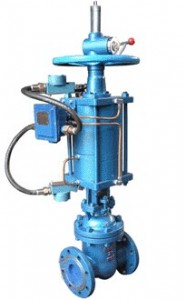

產品名稱:氣動閘閥產品型號:z6s41h產品口徑:dn50-600產品壓力:1.6~6.4mpa產品材質:鑄鐵、鑄鋼、不銹鋼等產品簡介:制造標準:中國gb、機械部jb、化工標準hg、美標api、ansi、德標din、日本jis、jpi、英標bs生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、wcb、wc6、wc9、20#、25#、鍛鋼、a105、f11、f22、不銹鋼、304、304l、316、316l、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0mpa-50.0mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上;菹拈y門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產制造優質閥門。產品詳情本閥可以配用電的或氣的回訊器,用以發送閥門開關狀態信息。因此,使用本閥可以實現遠距離控制,集中控制和自動控制。
△耐腐防蝕的氣缸 本閥的氣缸選用于無縫鋼管制造,內表面鍍以耐腐性硬鉻,并經拋光處理,具有磨擦力小、不易銹蝕、高硬度、壽命長等優點。
△氣缸中的密封圈采用丁晴橡膠○形密封圈,密封性能可靠,維修時更換方便。
z6s41h氣動閘閥性能規范
1、閥體性能
2、氣缸性能
型號公稱壓力
pn(mpa)氣缸密封試驗壓力
pn(mpa)氣缸工作壓力
pn(mpa)
z6s41t-10
z6s41h-25
z6s41h-40
z6s41h-64
0.60.60.4~0.6
3、耗氣量
[凈化壓縮空氣壓力:0.4mpa(表)] 閘閥的氣缸單程耗氣量(以壓縮空氣體積計算)氣缸直徑d(mm)5080100150200250300350400耗氣量0.00230.00290.00330.00840.01690.01980.03200.06360.0707z6s41h氣動閘閥結構、材料及使用說明
1、 本閥主要由閥體、閥蓋、閘板、閥桿、密封圈、雙層氣缸及其活塞、活塞桿、隔板連同緩沖機構、手動機構、氣動-手動轉換裝置和閥蓋填料裝置等部分組成。
2、上活塞行至行程上端可頂上上回訊器,使之發訊;下活塞行之行程下端可頂下下回訊器,使之發訊,以作為閘閥開閉信息在中央操作室的模擬儀表盤上進行顯示。
3、手輪上部的外伸指示桿的上升和下降,標志著該閥的閘板是處于提升狀態還是下降狀態。閘閥關閉時,外伸指示桿位于最低位置;反之,閘閥全開時,外伸指示桿位于最高位置。此即為本閥啟閉狀態的現場指示。
4、氣缸蓋上部裝有氣動-手動轉換裝置。將轉換手柄順時針方向提轉到“氣動”定位孔定位,閘閥處于氣動操作狀態;反之,將轉換手柄逆時針方向提轉到“手動”定于孔處定位,閘閥即可進行手動操作。帶錐齒輪的手柄轉換方向相反。 手動操作閘閥時,手輪旋向和普通手動閥一樣,即順時針轉為關,逆時針轉為開。帶錐齒輪轉動的相反。
主要零件材質閥體、閥蓋、閥板鑄鋼閥體及閘板的密封面合金鋼閥桿不銹鋼雙頭螺栓35號鋼氣缸20號無縫鋼管活塞鑄鋁合金手動螺母青銅密封圈石棉橡膠板
纏繞式金屬石墨墊片活塞環及軸環耐油橡膠○型圈填料函石墨石棉繩
pn1.6mpa 主要連接尺寸和外形尺寸mmdndd1d2bflhdsd0z-d氣源接頭重量kg501601251001632508651602504-18m12×1.25428019516013520328011001603008-185410021518015520330012001603508-1810015028024021024335013802194008-23135200335295265263400158027340012-23270250405355320303450171027340012-25m20×1.5350300460410375304500188032550012-25480350520470435344550218042650016-25570400580525485364600232545955016-30900450640585545404650257050055020-301560500705650608444700280060060020-34m24×1.51820600840770718485800301060060020-41m27×1.52850
pn2.5mpa 主要連接尺寸和外形尺寸mmdndd1d2bflhdsd0z-d氣源接頭重量kg501601251002032508651602504-18m12×1.25428019516013522328011001603008-185410023019016024330012001603508-2310515030025021830335013802194008-25190200360310278343400158027340012-25280250425370332363450171027340012-30m20×1.5405300485430390404500188032550016-30535350550490448444550218042650016-34720400610550405484600232545955016-341200450660600555504650257050055020-341910500730660610524700280065060020-41m24×1.52250600840770718565800301073060020-41m27×1.53100pn4.0mpa 主要連接尺寸和外形尺寸mmdndd1d2bflhdsd0z-d氣源接頭重量kg501601251002032508901603004-18m12×1.25628019516013522331011502193508-1813010023019016024335013002734008-2315515030025021830345014502734008-25240200375320282383550166032550012-30m20×1.5280250445385345423650186032550012-34305300510450408464750201042650016-34580350570510465524850235045955016-34770400655585535584950253060055016-4112604506806105606041050278065060020-41m24×1.516805007556706126241150310073060020-48m27×1.52150
pn6.4mpa 主要連接尺寸和外形尺寸mmdndd1d2bflhdsd0z-d氣源接頭重量kg501751351052632508651602504-23m12×1.25858021017014030331011703003008-2312510025020016832335012803503508-2517815034028024038345014704004008-34305200405345300443550165040040012-34m20×1.5410250470400350483650181040040012-41690300530460412544750196050050016-41770350595525475604850224050050016-41980400670585525664930245055055016-48m24×1.51970z6s41h氣動閘閥安 裝使用及維修保養注意事項1、閥在安 裝前應仔細核對型號是否與使用要求符合。
2、本閥可安 裝在任何工作位置,但應考慮檢修和操作的方便。
3、閥在安 裝前應對閥體進行密封性試驗;閥在安 裝前還應進行三次以上的空載啟閉試驗,氣動閘閥的閘板開關應靈活,各種軸件不得有卡阻現象。
4、安 裝過程中應清除孔內、密封面及接合面的污垢,檢查連接螺栓是否均勻擰緊。
5、安 裝完畢要進行密封試驗及氣動和手動操作試驗。同時檢查回訊器在閥門全開或全關狀態下能否正確發訊。
6、本閥在使用中,要求將閘板全開全關,不允許將閘閥打開一部分作為調節流量的節流閥使用。否則,在介質流速的沖刷下使密封面損壞。
7、閥在使用過程中,應定期(18個月)在氣缸內壁加注少量潤滑油。
8、閥在使用期間,應視其動作頻繁程度進行定期檢查和維護。
9、氣動-手動轉換裝置上的轉換手柄在手動的位置,絕對不允許進行氣動操作。
z6s41h氣動閘閥可能發生的故障和消除方法可能發生的故障發生故障的原因消除辦法填料滲漏填料密封圈磨損1、壓緊填料密封圈
2、更換密封圈活塞往復失靈○形圈磨損或活塞桿變形1、更換○形圈
2、更換活塞桿回訊器失靈回訊器頂桿與活塞上下兩端點有差距或回訊器零件損件1、調整回訊器頂桿
2、更換回訊器
訂貨須知1、訂貨時請注明閘閥的型號、公稱壓力、公稱通徑、流通介質、實際工作壓力、使用溫度。如屬改裝閘閥,需訂購包括支架在內的氣缸體時,還需提供閥體大蓋與支架連接部位的尺寸,氣缸與閥體、閘板裝接的相對位置尺寸等有關資料。 2、訂貨時還請注意訂購何種回訊器,或提供回訊器接頭螺紋尺寸。 3、用戶有特殊要求,或選用特大型氣動閘閥(dn600以上)時,本公司可為專業設計制造。
