又爽又黄无遮挡高潮视频网站,久久精品人妻一区二区三区,粗壮挺进人妻水蜜桃成熟漫画,日韩人妻无码精品无码中文字幕

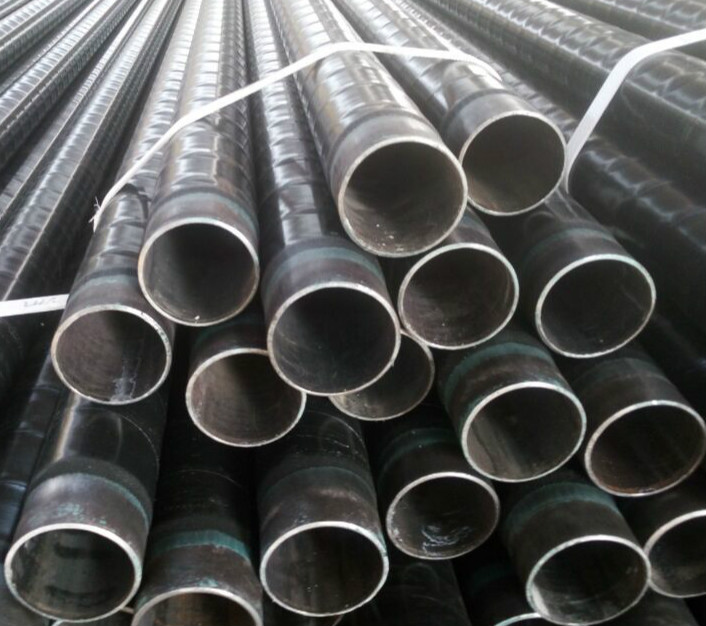

滄州盛豐管道防腐保溫工程有限公司為您提供大口徑3pe防腐鋼管長期供應。大口徑3pe防腐鋼管三層pe防腐結(jié)構(gòu)：第一層環(huán)氧粉  末（fbe＞100um），第二層膠粘劑  （共聚膠）170～250um，第三層聚乙烯（pe）2.5～3.7mm。實際操作中將三種材料混合融為一體，經(jīng)過加工使之與鋼管牢固結(jié)合形成優(yōu)良的防腐層。其加工方式一般分纏繞式和圓模包覆式兩種。

    大口徑3pe防腐鋼管三層pe防腐結(jié)構(gòu)： 第一層環(huán)氧粉  末（fbe＞100um），第二層膠粘劑  （共聚膠）170～250um，第三層聚乙烯（pe）2.5～3.7mm。實際操作中將三種材料混合融為一體，經(jīng)過加工使之與鋼管牢固結(jié)合形成優(yōu)良的防腐層。其加工方式一般分纏繞式和圓模包覆式兩種。大口徑3pe防腐鋼管標準：sy/t0413-2002 埋地鋼制管道聚乙烯防腐層技術(shù)標準gb/t23257-2009 埋地鋼制管道聚乙烯防腐層技術(shù)標準管徑3pe防腐鋼管(三層聚乙烯)工藝是上世紀90年代后期從國外引進的先進防腐技術(shù)，它的全稱為熔結(jié)環(huán)氧/擠塑聚乙烯結(jié)構(gòu)防護層。

    3pe防腐技術(shù)綜合了環(huán)氧涂層與擠壓聚乙烯兩種防腐層的優(yōu)良性能，將環(huán)氧涂層的界面特性和耐化學特性與擠壓聚烯防腐層的機械保護特性等優(yōu)點結(jié)合起來，從而顯著改善了各自的性能。

    3pe防腐鋼管特點： 機械強度高，耐磨損，耐腐蝕，耐熱，耐冷，可應用于150度介質(zhì)中，在寒冷地帶均適應。因此，3pe防腐層是理想的埋地管線外防護層。據(jù)權(quán)威部門檢測，用3pe防腐技術(shù)的埋地管道壽命可長達50年。3pe防腐鋼管加工范圍范圍φ60～φ1420。

    大口徑3pe防腐鋼管聚乙烯層：

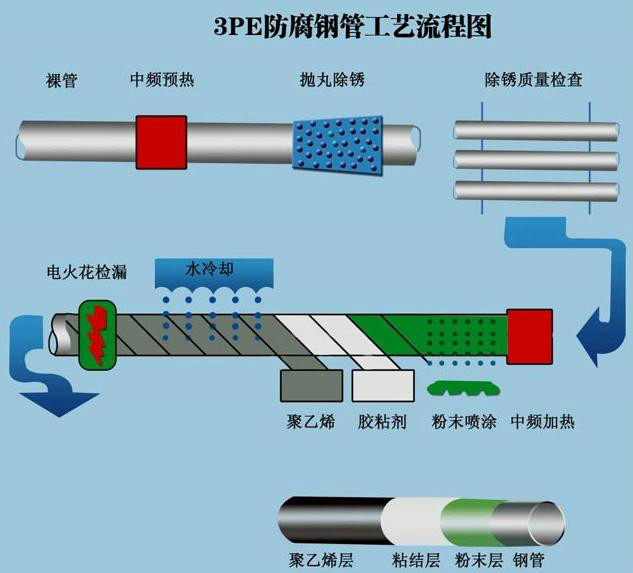

    目前管道防腐市場上的防腐形式就是3pe防腐，3pe防腐層由：底層環(huán)氧粉  末（fbe）、中層膠粘劑  （ad）、表層聚乙烯（pe）組成。3pe防腐層聚乙烯的加工屬于熔體加工，其熔體行為和鋼管表面處理質(zhì)量直接影響到工藝性能、防腐層性能，因熔體行為和表面處理質(zhì)量直接影響到工藝性能、防腐層性能，因熔體行為和表面處理質(zhì)量而產(chǎn)生的防腐層質(zhì)量問題引起了防腐層和原材料生產(chǎn)廠商的重視。聚乙烯層是3pe防腐中的重中之重，現(xiàn)在就對于3pe防腐鋼管的聚乙烯層做一下詳細介紹。

    聚乙烯（polyethylene ，簡稱pe）是乙烯經(jīng)聚合制得的一種熱塑性樹脂。

    (1)隨聚乙烯分子質(zhì)量的減小，mfr增加，熔體易流動，熔體壓力低，擠出溫度也較低，有利于抗老化性；熔體延伸性增加，有利于高速作業(yè)，也不易造成分層。但熔體強度下降，焊道厚度不易保持，耐環(huán)境應力開裂性能下降。

    (2)隨聚乙烯分子質(zhì)量分布的增加(變寬)，易于加工(低分子質(zhì)量部分起內(nèi)潤滑作用) ，熔體強度增加，有利于保持焊道厚度，對降低分層和縱橫向性能偏差也有益；但熔體延伸性下降，不利于高速作業(yè)。耐環(huán)境應力開裂性能下降。

    (3)提高擠出溫度，熔體壓力下降，熔體延伸性增加，防腐層不易分層；但會消耗更多的而不利于老化性能；焊道厚度也不易保持。提高溫度降低了出口膨脹，因而取向程度減小，對降低縱橫向性能偏差有益。

    (4)提高鋼管線速度，相當于提高了單位時間的防腐面積 (提高了產(chǎn)量) ，也不易使防腐層分層。但高速快速的熔體延伸增加了取向程度，也必然使縱橫向性能偏差增加�？v橫向性能差異大說明內(nèi)應力大，對耐環(huán)境應力開裂性能極為不利。

    (5)成型速度的提高對焊道減薄有不利的影響，成型速度快，此時為了環(huán)氧粉  末的充分固化需要提高鋼管溫度，為了擠出聚乙烯熔體的延伸性需要提高聚乙烯的擠出溫度，這二者都對焊道減薄有負面的影響。嚴重時，還會造成冷卻后焊道處聚乙烯的爆裂。
