又爽又黄无遮挡高潮视频网站,久久精品人妻一区二区三区,粗壮挺进人妻水蜜桃成熟漫画,日韩人妻无码精品无码中文字幕

產(chǎn)品名稱：真空熔煉之鉻-鎳-鉬合金鋼718h鍛打材料

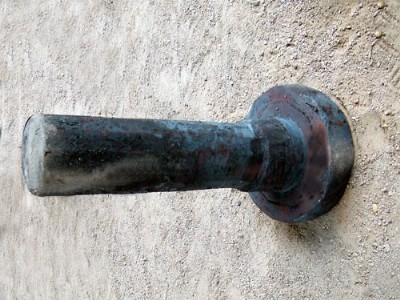

產(chǎn)品規(guī)格：專業(yè)鍛打：毛胚圓環(huán)、毛胚鍛打板、毛胚鍛打圓鋼、毛胚鍛打法蘭、毛胚鍛打錠，可來圖紙加工訂做加工，

交貨狀態(tài)：預(yù)硬至33~38hrc.

理論重量表：（單位：0.00000785％密度）

毛胚尺寸：毛胚鍛打出尺寸：在客戶提供的精準尺寸前提下，鍛打出材料會有正常公差范圍6~8個mm左右正差以保證客戶產(chǎn)品足夠尺寸加工成品。

模具簡介：我國gb標準鋼號3cr2nimo；德國din標準材料鋼號2738；瑞典一勝百assab標準鋼號718；美國aisi/sae標準鋼號p20優(yōu)化；日本js標準鋼號sncm優(yōu)化；國際標準組織iso標準鋼號35crmo2。718h為真空熔煉之鉻-鎳-鉬合金鋼，出廠前經(jīng)過淬硬及回火處理，具備下列各項優(yōu)點：無淬裂和熱處理變形風險；無需熱處理費用；縮短模具制作周期；降低模具所需成本（例，無需僑正變形）；模具易于修正；可施以氮化及表面硬化處理，以增進模具的表面硬度及耐磨性。

化學(xué)成分：csimncrmonips0.33           0.30              1.40             2.00              0.2                   0.90

≤0.035        ≤0.035

模具特性：718h鋼是預(yù)硬型鏡面防酸  塑料模具鋼。該鋼經(jīng)預(yù)硬化處理， 材質(zhì)均勻·潔凈度高· 具有極佳的拋光性能及光刻花性。還具有高的淬透性， 良好的電加工性能和皮紋加工性能。預(yù)硬鋼不須淬火也可用于模膛，凸緣可施行火焰硬化， 可將硬度提高到52hrc。 力學(xué)性能： (試樣硬度 340hbw)1) 溫度 20°c/200°c/400°c, 抗拉強度1100mpa/1050mp8/850mpa。2) 溫度 20°c/200°c/400°c, 條件屈服強度 980mpa/925mpa/770mpa。3) 溫度 20°c/200°c/400°c, 斷面收縮率49％/51％/52％4) 溫度 20°c/200°c/400°c, 伸長率 13％/14％/16％5) 溫度 20°c/200°c/400°c,沖擊韌度 (≥) 20j/cm/32j/cm/42j/cm 工藝規(guī)范：軟化退火退火溫度 710~740°c, 保溫時間按每 25mm 壁厚1h確定. 保溫后隨爐冷卻。去應(yīng)力處理加熱溫度 600°c (退火狀態(tài)), 550°c (淬火、回火狀態(tài)), 保溫時間按每 50mm壁厚1h 確定, 保溫后隨爐冷卻。[title2]淬火 模具應(yīng)用：大型長壽命塑膠注塑模，如家電制品，電腦外殼等模具；高表面光潔度之塑膠制品模具；吹塑模；由于硬度高，可用于塑膠模具中之滑塊；成形工具，壓縮-制動模（灣板機模），（視生產(chǎn)需要可施加火焰硬化或氮化處理）；構(gòu)造零件及軸。

https:// /?spm=a261y.7663282.0.0.1wwsjl

聯(lián)系電話：13650057299   0769-83061099   唐先生
