又爽又黄无遮挡高潮视频网站,久久精品人妻一区二区三区,粗壮挺进人妻水蜜桃成熟漫画,日韩人妻无码精品无码中文字幕

a102 符合 gb e308-16

相當(dāng) aws  e308-16

說明:a102是鈦鈣型藥皮的cr19ni10不銹鋼焊條。熔敷金屬具有良好的力學(xué)性能及抗晶間腐蝕性能。有優(yōu)良的焊接工藝性能和抗氣孔性能,藥皮耐發(fā)紅、抗開裂�？山恢绷鲀捎谩�

用途:用于焊接工作溫度低于300℃的耐腐蝕的0cr19ni9及0cr19ni11ti的不銹鋼結(jié)構(gòu)。

熔敷金屬化學(xué)成分(％)化學(xué)成分 cmnsispcunimocr保證值≤0.080.5~2.5≤0.90≤0.030≤0.040≤0.759.0~11.0≤0.7518.0~21.0

熔敷金屬力學(xué)性能試驗(yàn)項(xiàng)目 σb(mpa)δ5(％)保證值≥550≥35

參考電流(ac、dc+)焊條直徑(mm) φ2.0φ2.5φ3.2φ4.0φ5.0焊接電流(a) 40~8050~10070~130100~160140~200

注意事項(xiàng):

1.焊前焊條須經(jīng)200-250℃烘焙1h。

2.盡可能采用直流電源,電流不宜過大。

a107 符合 gb e308-15

相當(dāng) aws  e308-15

說明:a107是堿 性藥皮的cr19ni10不銹鋼焊條。熔敷金屬具有良好的力學(xué)性能及抗晶間腐蝕性能。采用直流反接,能進(jìn)行全位置焊接。

用途:用于焊接工作溫度低于300℃的耐腐蝕的0cr19ni9型不銹鋼結(jié)構(gòu),也可焊接一些可焊性較差的鋼材（如高鉻鋼等）以及堆焊不銹鋼表面層。

熔敷金屬化學(xué)成分(％)化學(xué)成分 cmnsispcunimocr保證值≤0.080.5~2.5≤0.90≤0.030≤0.040≤0.759.0~11.0≤0.7518.0~21.0

熔敷金屬力學(xué)性能試驗(yàn)項(xiàng)目 σb(mpa)δ5(％)保證值≥550≥35

參考電流(dc+)焊條直徑(mm) φ2.0φ2.5φ3.2φ4.0φ5.0焊接電流(a) 40~8050~10070~12090~160140~200

注意事項(xiàng):

1.焊前焊條須經(jīng)250℃左右烘焙1h。

2.焊前焊件應(yīng)清除油污、鐵銹、水分等雜質(zhì)。

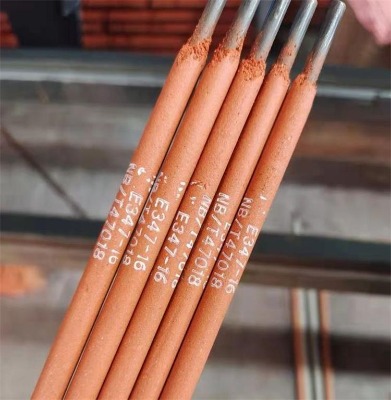

a132 符合 gb e347-16

說明:a132是鈦鈣型藥皮含nb穩(wěn)定劑 的cr19ni10nb不銹鋼焊條,具有優(yōu)良的抗晶間腐蝕性能和良好的機(jī)械性能。具有優(yōu)良的焊接工藝和抗氣孔性能,藥皮耐發(fā)紅、抗開裂,可交直流兩用。

用途:用于焊接重要的耐腐蝕含ti穩(wěn)定的0cr19ni11ti型不銹鋼。

熔敷金屬化學(xué)成分(％)化學(xué)成分 cmnsispcunimocrnb保證值≤0.080.5~2.5≤0.90≤0.030≤0.040≤0.759.0~11.0≤0.7518.0~21.08xc~1.00

熔敷金屬力學(xué)性能試驗(yàn)項(xiàng)目 σb(mpa)δ5(％)保證值≥520≥25

參考電流(ac、dc+)焊條直徑(mm) φ2.0φ2.5φ3.2φ4.0φ5.0焊接電流(a) 40~8050~10070~130100~160140~200

注意事項(xiàng):

1.焊前焊條須經(jīng)200-250℃烘焙1h。

2.盡可能采用直流電源,電流不宜過大。

a137 符合 gb e347-15

說明:a137是堿 性藥皮、低碳含nb穩(wěn)定劑 的cr19ni10nb不銹鋼焊條,具有優(yōu)良的抗晶間腐蝕性能。采用直流反接,能進(jìn)行全位置焊接。

用途:用于焊接重要的耐腐蝕含ti穩(wěn)定的0cr19ni11ti型不銹鋼。

熔敷金屬化學(xué)成分(％)化學(xué)成分 cmnsispcunimocrnb保證值≤0.080.5~2.5≤0.90≤0.030≤0.035≤0.759.0~11.0≤0.7518.0~21.08xc~1.00

熔敷金屬力學(xué)性能試驗(yàn)項(xiàng)目 σb(mpa)δ5(％)保證值≥520≥25

參考電流(dc+)焊條直徑(mm) φ2.0φ2.5φ3.2φ4.0φ5.0焊接電流(a) 40~8050~10070~12090~160160~200

注意事項(xiàng):

1. 焊前焊條須經(jīng)250℃左右烘焙1h。

2. 焊前焊件須清除鐵銹、油污、水分等雜質(zhì)。
