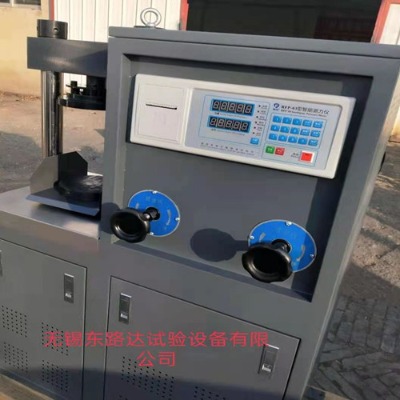

數顯式壓力試驗機用途

本試驗機測定水泥及其它建筑材料抗壓強度之用。載荷300kn,加載形式為液壓,負荷顯示為數顯,本機示值度高,活塞行程大,而且結構緊湊,造型新型,操作簡便,維修簡單,搬運方便。

數顯式壓力試驗機技術參數

    1、載荷

300kn

    2、測量范圍                           0-300kn

    3、壓力板間凈距                        390mm

    4、上下壓板尺寸                        150mm×200mm

    5、活塞直徑×行程                  φ125mm×80mm

    6、油液高壓強                        25mpa

    7、準確度                              ±1％

    8、電源

380v（50hz）

    9、電機功率

0.75kw

    10、活塞的上升速度                 ＞60mm/min

    11、活塞的回落速度                 ＞35mm/min

    12、試驗機噪聲                         ≤72db（a）

    13、外形尺寸（長×寬×高）             860mm×400mm×1280mm

    14、整機重量                           450㎏

數顯式壓力試驗機構造

    本機由機架、測力數字顯示裝置、油泵、送油閥、回油閥等部件構成一個完整體。

    1、機架部件：如圖一所示,油缸(9)與橫梁（2）通過兩根立柱（4）連成一個整體,上壓力板（3）可與上夾具體連接固定在機架（11）上的工作油缸（9）及內部套于上升80mm,當活塞上升時,為防止粉 塵進入油缸而備有防塵圈（6）及內部套于油缸內的組合密封墊（10）通過雄球座（5）底部的球面與油缸之間微量滲油是允許的,油缸壁上設有溢油通道。這種結構可以使工作油缸與活塞之間的摩擦減小到限度,從而保證試驗機的準確度。

2、油力數字顯示裝置

3、油泵

  本機采用的五柱軸向高壓油泵,它由電機經平鍵（1）與之連接,工作平穩而無噪聲,油泵體（5）內柱套（8）、柱塞（9）均采用合金鋼并經熱處理和研磨制成,其配合有相當高的質量,性能良好工作效率較高。油泵主軸（3）旋轉,在圓周方向分布有五根軸向柱塞,分別借彈簧的（10）壓力使柱塞貼緊與主軸的斜盤（2）上,五個柱塞分別與五個柱套相結合,當柱塞隨斜盤作往復運動時,完成吸油和排油動作。吸油油泵單向閥（7）的鋼球（6）貼緊閥口,而當油腔有為滿油后,柱塞被斜盤推回,首先是堵住進油口,然后壓縮油液使之產生高壓,推開單向閥排出高壓油。油箱安 放于機架底部,其儲油量足以即使壓力處于較長時間工作,也不致使油液溫升過高而影響準確度,油箱的油量可通過油標進行觀察。

4、送油閥

送油閥是一個分路式流量調節閥,它由一個變節流器和一個定差減壓閥并聯組成。進油口接通油泵,當旋轉手柄（1）時,帶動送油閥芯（2）,可使閥門有節奏地打開,此時油泵所供之壓力油通過閥門經過油管送至回油閥,流量大小可以調節。當送油閥右移時油門小,甚至完全關閉回油閥時則油泵所供之油在送油閥腔內推動,減壓閥的閥芯套（7）及閥芯桿（9）后移,當移到回油管位置時,則油泵所供之油與三通閥接通,壓力油即經回油管路,只有當閥芯右端的油壓超過一定限度時才能打開回路。

5、回油閥

    回油閥是一個卸荷開關,順時針轉動手柄（1）,則嵌有密封o型圈（3）的閥桿（2）推動鋼球（4）頂在閥體（5）上,回油閥關閉,送油閥送過來的油液全部進油缸對試體施壓,反之逆時針轉動手柄,回油閥打開,送油閥送過來的油液或工作油缸內的油液通過回油管回到油箱。其用途是當試樣壓碎后,工作油缸油壓迅速下降,此時操作人員即打開回油閥卸荷。

6、液壓系統原理

圖四,油箱（1）內的油經濾油器（2）被吸入油泵（3)通過油管（4）送至送油閥,當送油閥（5）、回油閥（7）完全關閉時,高壓油經油管（6）、（8）進入工作油缸（9）,使工作油缸內活塞升起并產生壓力。

數顯式壓力試驗機試驗機操作

    1、接通電源后,送油閥關閉,回油閥打開,按電機啟動按鈕,使測力儀及油泵預熱10分鐘以上。

    2、按《數字測力儀說明書》規定的操作規程操作試驗。
