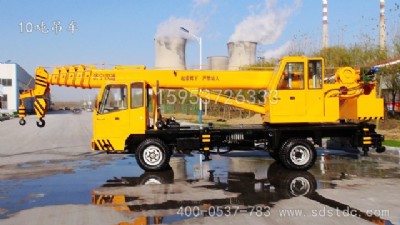

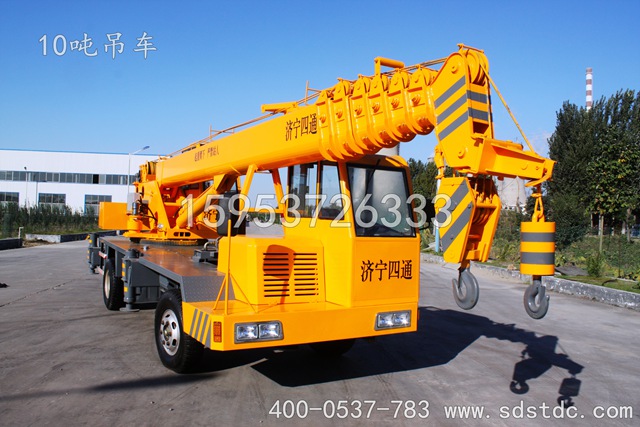

10噸吊車 自制底盤農用吊車
10噸吊車參數 自制底盤
型號 stsq10a
最大起升重量 10000kg
吊臂 6米*6節/6米*7節/6.5米*6節
最大起升高度 31-36m
發動機型號 4102
發動機功率 51kw
輪胎型號 825-16/825-20
支腿跨距 4.9*4.3(橫向*縱向)
外形尺寸 9.25*2.20*2.75m
行駛速度 ≤75km/h
小吊車起升機構不能動作
小吊車正在進行起重作業時,突然卷揚液壓馬達不轉,起升、下落均不能動作,而其他液壓機構均能正常工作,在操縱起升機構手柄時,壓力表顯示起升液壓系統的壓力值為零。
小吊車是一種最基本的液壓起重機的起升卷揚回路,它是由控制閥將雙聯泵的高壓油送至液壓馬達,壓力油通過一個帶阻尼的梭閥進入制動器活塞油缸,推動活塞使制動器打開,馬達開始轉動,通過兩級行星減速帶動卷筒轉動,使鋼絲繩卷上或者放出,實現重物的起升和下降。
從對起升機構液壓回路原理圖的研究分析完全可以判斷上述故障不是液壓泵所導致的。因為該系統采用雙聯泵,控制閥控制了分別來自于兩個方向的兩路來油,如果兩泵全壞的話,所有機構都不能工作,而從現場檢驗來看,其他機構都能正常工作,所以首先排除是兩液壓泵全出故障的可能。而進一步分析可以知道,即便其中一個液壓泵壞也不可能,因為假設是某一液壓泵出問題的話,那么,當操縱到雙泵合流的位置時,起升機構也至少應該有所動作,只不過動作稍慢一些罷了。而現場的故障現象表明,即便操縱雙泵合流,起升機構也無動作反應,這說明問題不在液壓泵。
由于其他機構均能正常工作,而當操作起升機構時,壓力為零,考慮到起升卷揚回路的主溢流閥出問題之后,可能導致這種現象,所以,將主溢流閥拆下檢查,不過并沒有發現什么異常,清洗后安 裝試機,故障依然存在,說明問題也不在主溢流閥上。
但這時注意到該小吊車的主溢流閥為遠程先導控制,也就是說,在過卷電磁閥如果通過上電的情況下,同樣可導致該閥開起,造成卸荷。所以,首先將插頭拔下,試車故障依然存在。本著先易后難的原則,先從電源引出一個常電,直接推動電磁閥,此時發現,電磁閥上的指示燈亮,但卻聽不到電磁閥正常動作時“咔咔”的聲音,于是將電磁閥整體拆下來并解體,發現原來電磁閥的回位彈簧折斷,鐵心在重力的作用下,推動了換向閥桿,使之換向并最終導致起升機構卷揚回路沒有壓力。更換該彈簧后試車,故障現象完全消除。
公司簡介
濟寧四通工程機械有限公司是一家專業生產中、小型吊車的現代股份制企業,公司位于濟寧市任城區長溝四通工業園,占地面積26萬平方米。公司創立于2003年,注冊資金2000萬元,現有固定資產9200萬元,員工1000人,其中專業工程技術人員138人、高級工程師18人、高級技師23人。2007年取得iso:9001質量管理體系認證及國家質量監督總局起重機《特種設備制造許可證》,被濟寧市科技局認定為"濟寧市高新技術企業"。
聯系方式
田經理: 13455596351
田經理: 15953726333
qq: 2595405681
地址: 山東省濟寧市任城區長溝鎮四通工業園
