國際上管法蘭標準的幾個體系

1、 法蘭連接或法蘭接頭，是指由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接，管道法蘭系指管道裝置中配管用的法蘭，用在設備上系指設備的進出口法蘭。

2、 國際上管法蘭標準的幾個體系

1） 歐洲法蘭體系：德國 din（包括俄羅斯）

a、 公稱壓力：0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4,

10.0, 16.0, 25.0, 32.0, 40.0mpa

b、 公算通徑：15~2000mm

c、 法蘭的結構型式：平焊板式、平焊環松套式、卷邊松套式、對焊卷邊松套式、對焊環松套式、對焊式、帶頸螺紋連接式、整體式及法蘭蓋

d、 法蘭密封面有：平面、凹面、凹凸面、榫槽面、橡膠環連接面、透鏡面及膜片焊接面

e、 蘇聯于1980年發布的oct管法蘭同錄標準與德國din標準相似，不再贅述

2） 美洲法蘭體系：美國 ansi b16.5《鋼制管法蘭及法蘭管件》 ansi

b16.47a/b 《大直徑鋼制法蘭》

a、 公稱壓力：150psi（2.0mpa），300psi（5.0mpa），400psi（6.8mpa），600psi（10.0mpa），900psi（15.0mpa），1500psi（25.0mpa），2500psi（42.0mpa），

b、 公算通徑：6~4000mm

c、 法蘭的結構型式：條焊、承插焊、螺紋連接、松套、對焊及法蘭蓋

d、 法蘭密封面：凹面、凹凸面、榫槽面、金屬環連接面

3） ***jis管法蘭：在石油化工裝置中一般僅用于公用工程，在國際上影響較小，在國際上沒有形成獨立體系。

3、 我國鋼制管法蘭國家標準體系gb

1） 公稱壓力：0.25mpa~42.0mpa

a、 系列1：pn1.0, pn1.6, pn2.0, pn5.0, pn10.0, pn15.0,

pn25.0, pn42（主系列）

b、 系列2：pn0.25, pn0.6, pn2.5, pn4.0

其中pn0.25，pn0.6，pn1.0，pn1.6，pn2.5，pn4.0共6個等級的法蘭尺寸系屬于以德國法蘭為代表的歐洲法蘭體系，其余為美國法蘭為代表的美洲法蘭體系。

在gb標準中，從屬于歐洲法蘭體系的公稱壓力級最大的為40mpa，從屬于美洲法蘭體系的公稱壓力級最大為42mpa。

2） 公稱通徑：10mm~1500mm

3） 法蘭的結構形式：

整體法蘭

單元法蘭

a、螺紋法蘭

b、焊接法蘭 對焊法蘭

帶頸平焊法蘭 帶頸承插焊法蘭板式平焊法蘭

c、松套法蘭對焊環松套帶頸法蘭 對焊環松套板式法蘭 平焊環松套板式法蘭 板式翻過松套法蘭

d、法蘭蓋（盲孔法蘭）

e、旋轉法蘭

f、錨固法蘭

g、堆焊/覆焊法蘭

4） 法蘭密封面：平面、凹面、凹凸面、榫槽面、環連接面

儀表常用

1、 din標準

1） 常用壓力等級：pn6，pn10，pn16，pn25，pn40，pn64，pn100，pn160，pn250

2） 法蘭密封面： raised face din2526c 突面法蘭 grooued acc. din2512n 榫槽面

2、 ansi標準

1） 常用壓力等級：cl150，cl300，cl600，cl900，cl1500

2） 法蘭密封面：ansi b 16.5 rf flanges 突面法蘭 （rf）、全平面法蘭

3、 jis標準：不常用

1） 常用壓力等級：5k ,10k，20k

法蘭連接種類

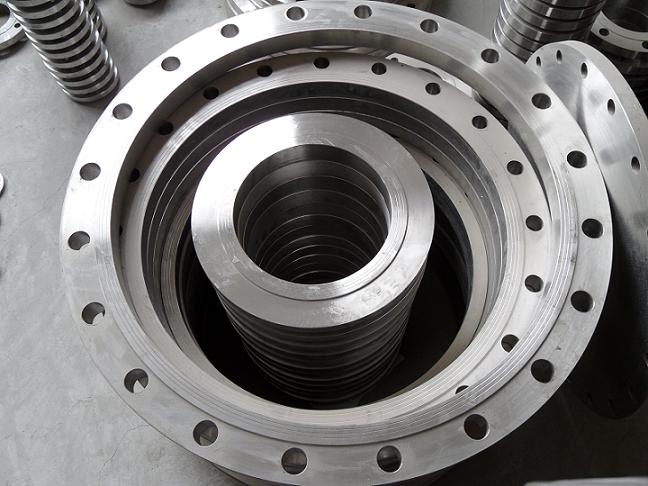

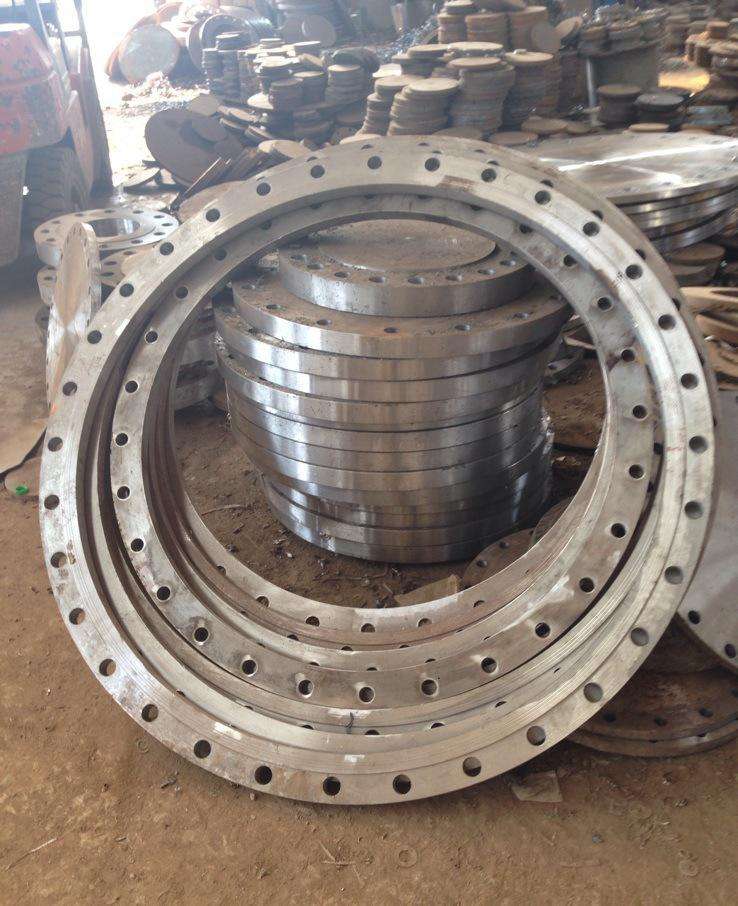

板式平焊法蘭

帶頸平焊法蘭

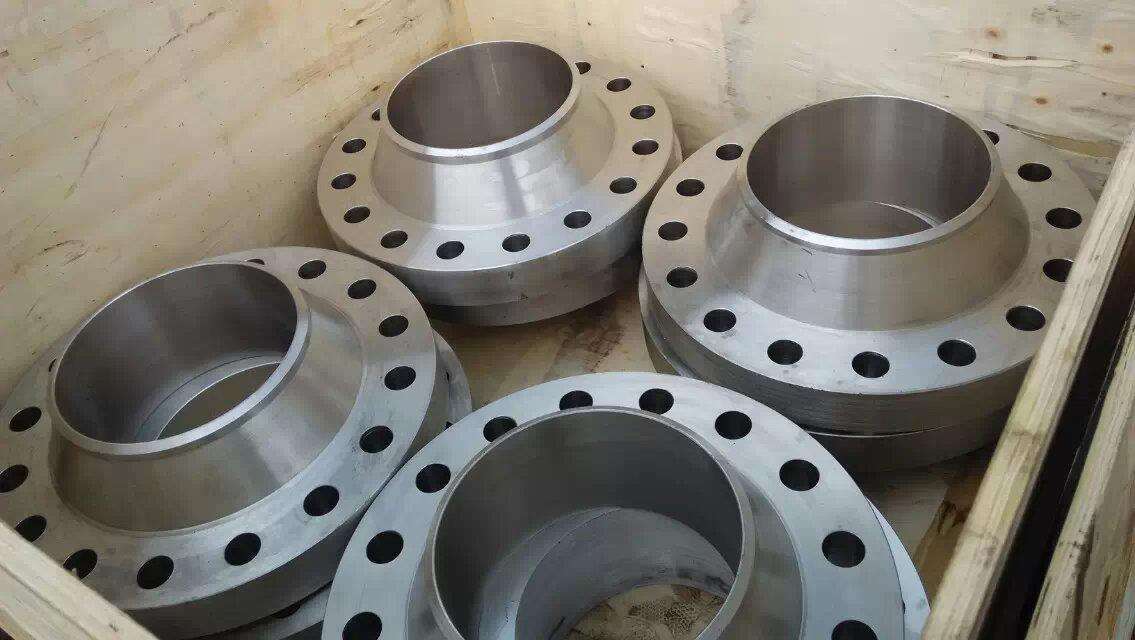

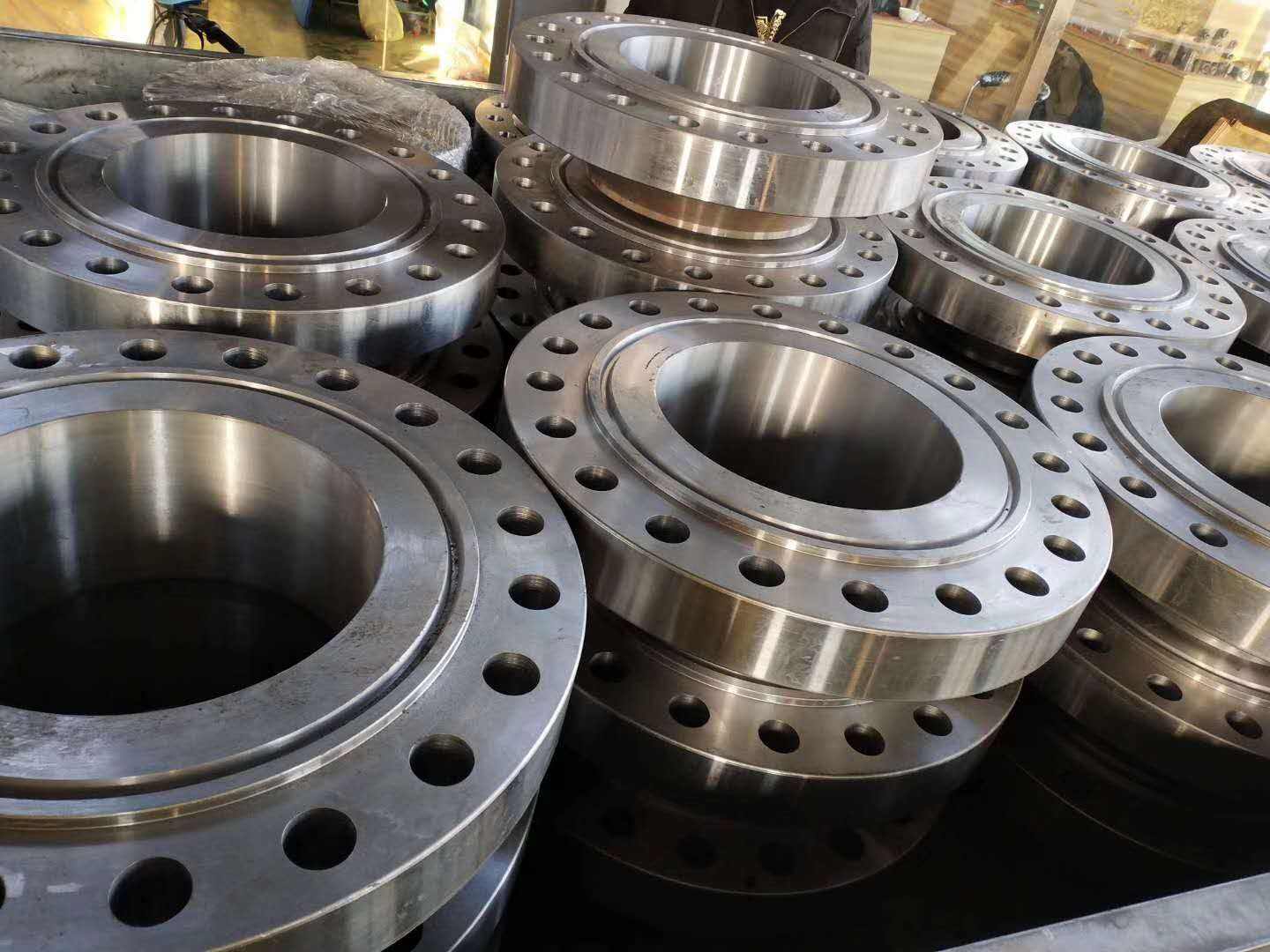

帶頸對焊法蘭

承插焊法蘭

螺紋法蘭

法蘭蓋

盲板

帶頸對焊環松套法蘭

平焊環松套法蘭

環槽面法蘭及法蘭蓋

大直徑平板法蘭

大直徑高頸法蘭

八字盲板

對焊環松套法蘭

旋轉法蘭

錨固法蘭

堆焊/覆焊法蘭

法蘭連接

法蘭連接就是把兩個管道、管件或器材，先各自固定在一個法蘭盤上，兩個法蘭盤之間，加上法蘭墊，用螺栓緊固在一起，完成了連接。有的管件和器材已經自帶法蘭盤，也是屬于法蘭連接。法蘭連接是管道施工的重要連接方式。

法蘭連接使用方便，能夠承受較大的壓力。 在工業管道中，法蘭連接的使用十分廣泛。在家庭內，管道直徑小，而且是低壓，看不見法蘭連接。如果在一個鍋爐房或者生產現場，到處都是法蘭連接的管道和器材。

法蘭生產標準

國標：gb/t9112-2000（gb9113·1-2000～gb9123·4-2000）

美標：ansi b16.5 class150、300、600、900、1500、2500（wn、so、bl、th、lj、sw）ansi b16.47,ansi b16.48

日標：jis 5k、10k、16k、20k（pl、so、bl、wn、th、sw）

德標：din2573、2572、2631、2576、2632、2633、2543、2634、2545（pl、so、wn、bl、th）

化工部標準：hg5010-52～hg5028-58、hgj44-91～hgj65-91、hg20592-97系列、hg20615-97系列

機械部標準：jb81-59～jb86-59、jb/t79-94～jb/t86-94、jb/t74-1994壓力容器標準：jb1157-82～jb1160-82、jb4700-2000～jb4707-2000

船標：gb568-65、gb569-65、gb2503-89、gb2506-89、gb/t10745-89、gb2501-89、gb2502-89

原材料

法蘭盤的制作材料有：不銹鋼板、碳鋼板、合金板、鍍鋁鋅板、不銹鋼棒、不銹鋼鍛件、不銹鋼型材等。

材質：鍛鋼、wcb碳鋼、不銹鋼、316l、316、304l、304、321、鉻鉬鋼、合金鋼、鉻鉬釩鋼、鉬二鈦、襯膠、襯氟材質。

連接結構

由一對法蘭、一個墊片及若干個螺栓螺母組成。墊片放在兩法蘭密封面之間，擰緊螺母后，墊片表面上的比壓達到一定數值后產生變形，并填滿密封面上凹凸不平處，使連接嚴密不漏。法蘭連接是一種可拆連接。按所連接的部件可分為容器法蘭及管法蘭。

結構形式

法蘭按結構型式分，有整體法蘭、活套法蘭和螺紋法蘭。常見的整體法蘭有平焊法蘭及對焊法蘭。平焊法蘭的剛性較差，適用于壓力p≤4mpa的場合；對焊法蘭又稱高頸法蘭，有帶頸平焊與帶頸對焊之分。剛性較大，適用于壓力溫度較高的場合。法蘭密封面的型式有三種：平面型密封面，適用于壓力不高、介質無毒的場合；凹凸密封面，適用于壓力稍高的場合；榫槽密封面，適用于易燃、易爆、有毒介質及壓力較高的場合。
